陣列式皮帶秤的應用案列及原理

作者：管理員    發布于：2020/4/13 16:12:22
       廣州港股份有限公司新港西基碼頭主要從事煤炭的裝卸業務，是華南地區煤炭裝卸專業化碼頭之一，年卸煤量約1350萬噸，裝船量約550萬噸，吞吐量約1900萬噸。運輸煤炭主要靠皮帶，計量就要用到電子皮帶秤。2016年更換安裝了賽摩三埃陣列式皮帶秤，使用至今已有四年多了，穩定性和準確度都有很好的表現。
      安裝BC44、45陣列式電子皮帶秤后，該碼頭對我們的陣列式皮帶秤進行的長期穩定性跟蹤試驗，驗證了陣列式皮帶秤的準確性和長期穩定性。并使之成為供需雙方共同認可的放心計量裝置。這一應用實例的成功，為陣列式皮帶秤以后在其他設備的計量應用起到的很好的作用。  陣列式皮帶秤是賽摩三埃公司根據稱重誤差理論“內內理論”和“皮帶效應理論”而研制的新型皮帶秤，并獲得國家發明專利（發明專利證書號：200710025317.0）這一發明，打破了傳統皮帶秤誤差理論的束縛，采用新的設計理念、新的產品結構和計算機軟件技術，使得皮帶秤的稱重準確度得到實質性的提高，長期穩定性得到很大地改善。打破了行業二十多年來在皮帶稱重技術上停滯不前的僵局，達到了世界的技術水平。

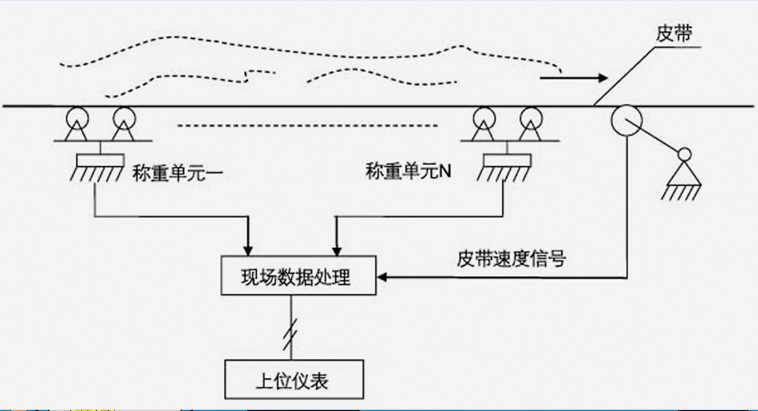

圖一：陣列式皮帶秤框圖
陣列皮帶秤理論圖片
（1）陣列式皮帶秤：摒棄傳統皮帶秤誤差理論、創建新的誤差理論，皮帶秤主要誤差源——皮帶張力影響基本消除。

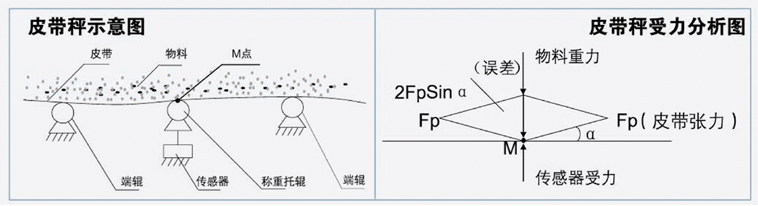

（2）傳統皮帶秤誤差理論
傳統皮帶秤誤差理論圖片

陣列式皮帶秤之“內力理論”
     對一個單獨的稱重單元來說，其皮帶張力的影響和傳統皮帶秤裝態相同；在一個連續安裝的稱重陣列中，相鄰單元的皮帶張力影響相互抵消。
     即一個連續安裝的稱重陣列內部皮帶張力影響力成為一種“內力”，對稱重的影響為零，皮帶張力的影響限于陣列的出、入口處的單元。

（3）單點懸浮式稱重平臺。這是單個稱重單元的結構型式。在這個專利中，巧妙的利用了工程力學的基本原理，在結構上采用了薄壁、高梁的結構形式，采用單只稱重傳感器作為支撐。而稱重平臺上安裝了兩組稱重托輥。由于只用一只傳感器，故稱為“單點懸浮式稱重平臺”。這一平臺設計理念與傳統皮帶秤大相徑庭，其重量只是傳統皮帶秤的10－20%，當單元數N＝8時，總重量與傳統皮帶秤基本相當。整個力學結構合理，排除了皮帶秤常見的簧片、橡膠軸承等結構型式，采用了剛性直聯的方式，使單元穩定。

（4）稱重單元整體結構特別適合在惡劣工況下長期工作，對提高皮帶秤的長期穩定期穩定性起到了關鍵作用。單元使用一只稱重傳感器，支承兩組稱重托輥組采用高抗彎性能結構設計，結構簡便，重量輕，現場安裝快捷、方便，稱重托輥組采用皮帶機原有托輥組，日常工作中免維護

 陣列式皮帶秤的特點

（1）稱重準確度高。當單元數N=8的情況下，皮帶秤的實物標定準確度可以長期穩定的達到0.25%水平，實際測試時，可以達到0.1%的水平。

（2）抗皮帶張力影響。從實際使用過程中，我們發現陣列式皮帶秤可以克服皮帶張力的影響，使得影響皮帶秤長期穩定性因素基本得以消除，因而皮帶秤的長期穩定性。

（3）安裝要求降低。傳統皮帶秤對稱重托輥面的一致性要求很高，一般要求達到高差小0.5mm，而實際中基本無法做到。陣列式皮帶秤對安裝的要求則大為降低，通常用肉眼觀察就能滿足安裝要求，并且對稱重準確度影響很小。由于采用多單元稱重，每個單元重量一般在數十公斤，安裝時無須動用吊裝機械即可輕松安裝。因此，陣列式皮帶秤的安裝不需要專業的安裝隊伍進行，一般自行安裝即可達到要求。

（4）托輥沾料等維護量減小。傳統皮帶秤中，當托輥沾料時，對稱重的影響很大，其影響程度與安裝時的要求基本相同。而實際上，托輥沾料很常見，也難以及時清除，從而造成實際使用中的皮帶秤準確度受到影響。陣列式皮帶秤在托輥沾料后，一般情況下不需處理，對稱重也基本無影響。日常維護主要是清除稱重單元積塵和檢查托輥轉動情況。通過前面對傳統皮帶秤的分析和用戶對皮帶秤的長期使用感受來看，皮帶秤的特點是“難伺候，不穩定”。而陣列式皮帶秤針對這個特點使皮帶秤成為“零維護，高穩定”的計量器具。
