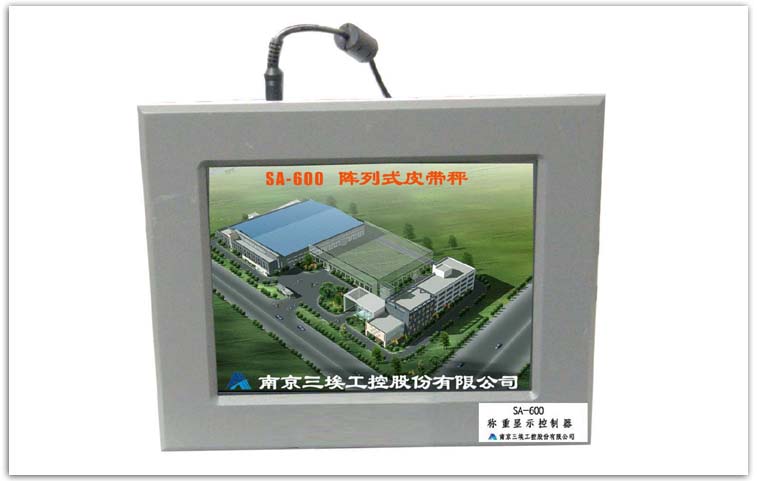

上位儀表——終端處理器

上位儀表接收來自現場信號采集器上傳的重量信號和速度信號，并進行各種數學模型的計算和功以的實施，具有豐富的人機界面，并具有強大的網絡接口能力。

按照“內力理論”與“張力補償理論”的數學模型進行重理累積計算重量累積計算與顯示。

自動偵測各稱重單元工作狀態，對工作異常單元發出報警，并可剔除異常數據，防止嚴重錯誤數據出現。

各單元可單獨工作，可記錄各單元工作狀態與累計數據

大尺寸觸摸顯示，人機界面全中文菜單，操作簡便，各種網絡接口，稱重數據可方便進入各種網絡傳輸。

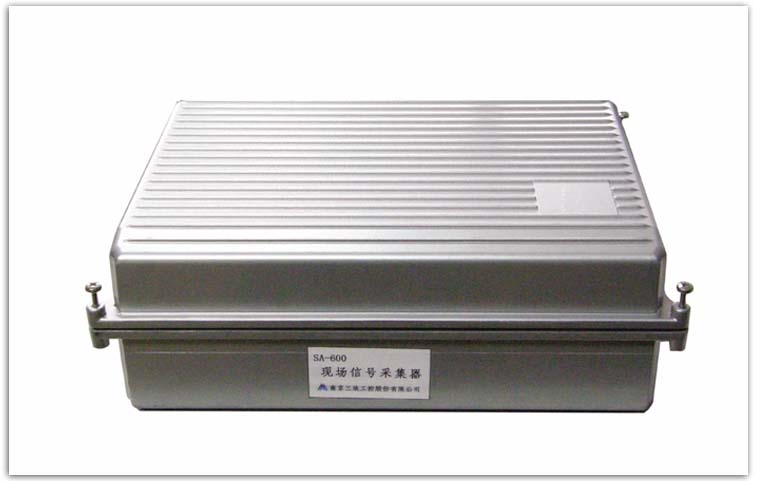

現場信號采集器——RTU

該儀表負責對現場的稱重傳感器信號、測速傳感器信號和溫度信號進行采集并處理，同時將處理結果通過儀表的通訊接口送往遠方的上位儀表。其具有以下特點：

可同時處理各稱重單元的傳感器信號

可處理來自測速傳感器的信號

具有傳感器和儀表的溫度補償功能

可擴展現場開關量輸入、出功能

RS——485通訊接口

技術規范

十路獨立的稱重傳感器輸入：0～20mVDC

二路獨立的高速脈沖輸入（可作為測速用）

開關量：八個可編程開關量輸入

二路可編程的電流輸出（可編程為流量、載荷事速度輸出）：0～10mA或4～20mA，光電隔離，分辨率達到滿量程的0.02%，最大750Ω輸入負載。

現場信號采集器與終端控制器之間通過隔離的RS485進行通訊，采用屏蔽雙絞線，最大距離1200米，超過此距離可加中繼器或改用光纖傳輸。

技術參數

儀表稱重線性度：0.02%F？S

儀表稱重輸入靈敏度：0.15μV/d

儀表測速正脈沖輸入分辨率：0.001%（自動周期測脈寬）

儀表測速正脈沖：0-1000Hz

幅度：0-15V

稱重傳感器供橋電壓：8VDC

儀表可帶稱重傳感器數量：8只

儀表與稱重傳感器距離：≤100米

儀表供電：AC220V±20%

50Hz±2Hz.25VA

儀表工作溫度：-10℃～+40℃
